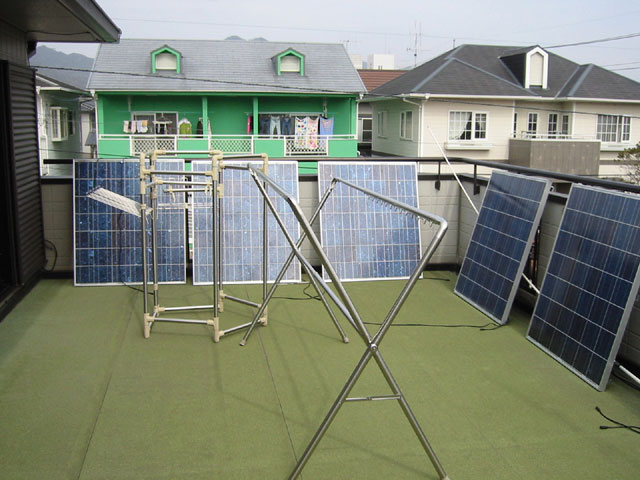

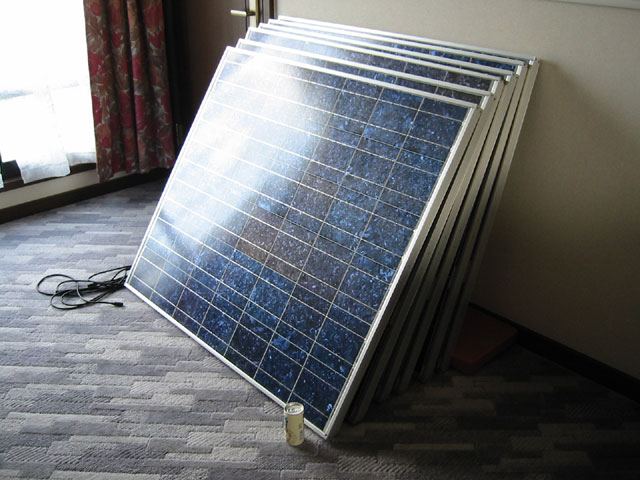

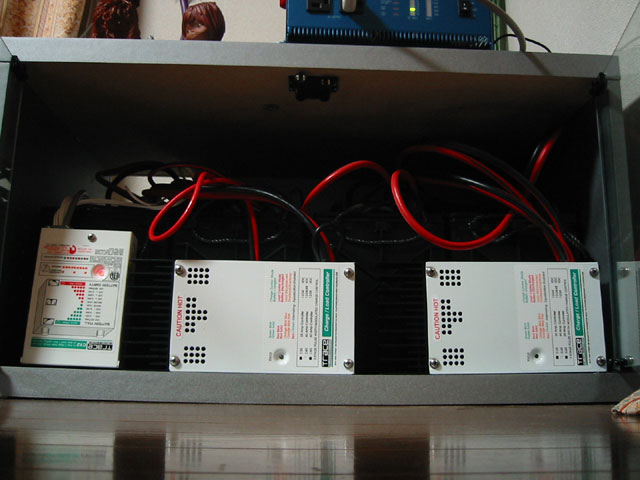

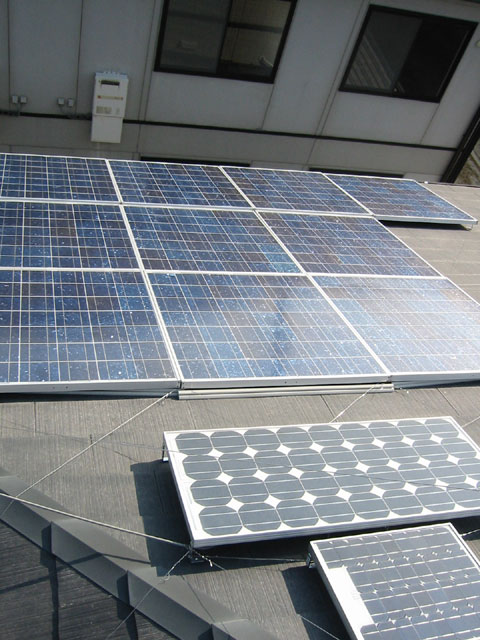

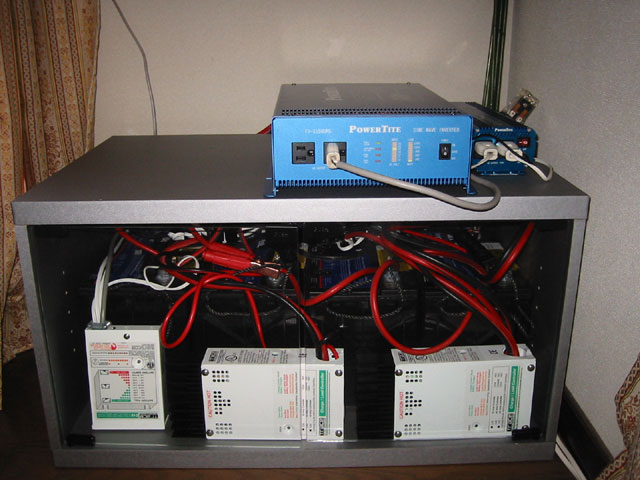

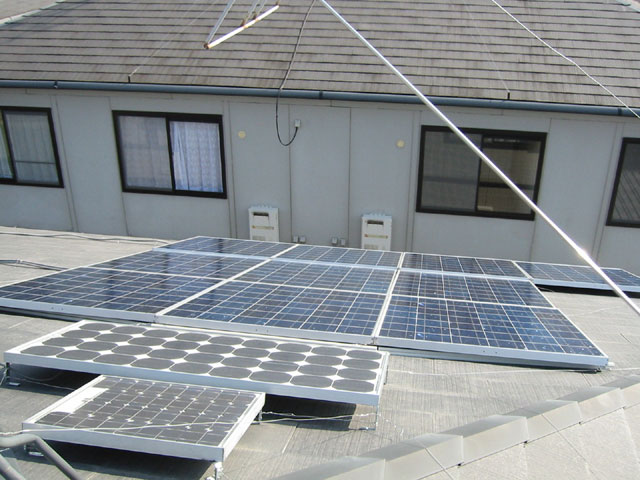

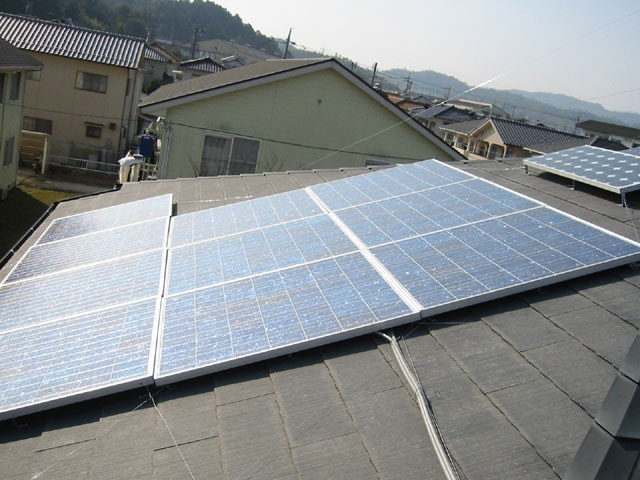

| 「もっと発電を」とパワーアップをしたくなり私は１ｋｗ級の発電システムを組もうと思い、某オークションで遂に１３５Ｗパネルを１０枚購入 コントローラーは、Trace C４０を２台追加、バッテリディープサイクルバッテリー１０５Ａをさらに３個追加、インバーター１５００Ｗを購入しました。 | |||||||||||
|
|||||||||||
ソーラーで発電してバッテリーに蓄えた電気や車のバッテリー電源（直流DC12/24V）を家庭用電源（交流AC100V）に変換してくれる機械がDC-ACインバーターです。

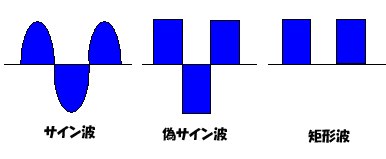

インバーターの出力には、サイン波（正弦波）、疑似サイン波、矩形波の３種類の波形があります。
 |
★擬似サイン波は波形が角ばっていますので、モーター類は発熱の恐れあり、またテレビラジオ測定器などノイズが入ります。
★短形波は商品価格は安価でありますが、使用できます機器が少ない。
 |
||||||||||||||||||||||||||||

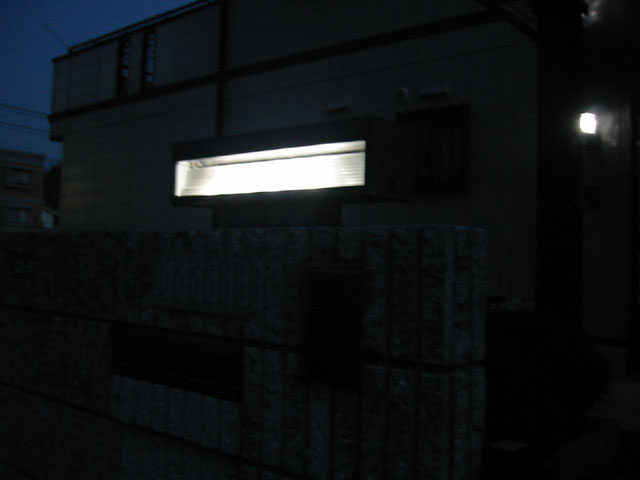

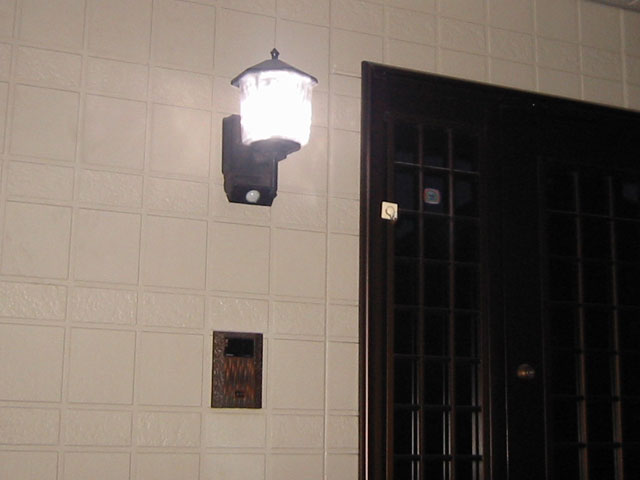

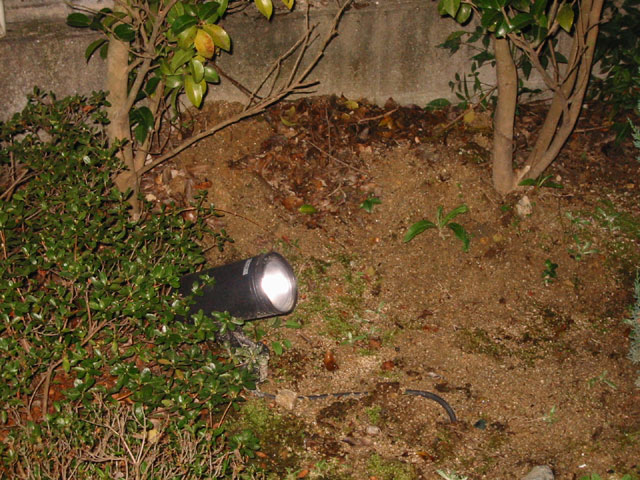

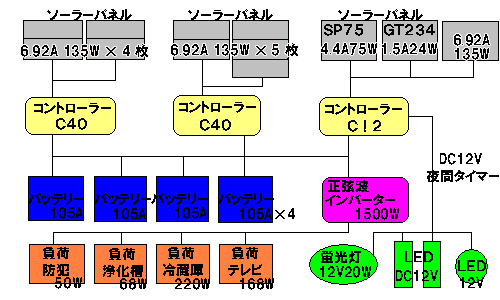

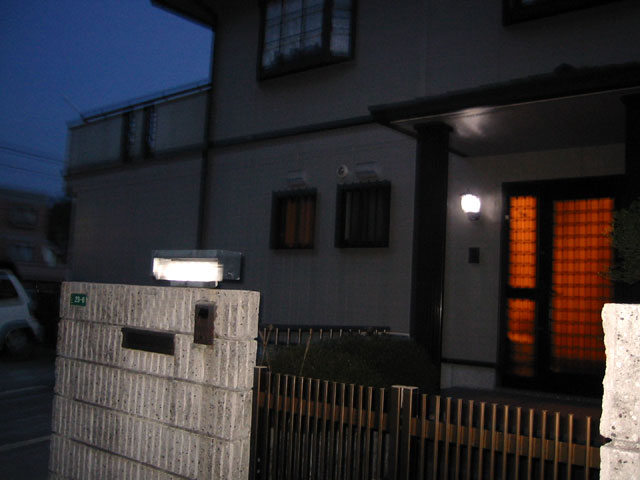

| このシステムは日中発電をしながら負荷消費（午前８時〜午後５時まで）をし、あまったエネルギーはバッテリーに蓄積され、日没後８時間ほど蛍光灯２０Ｗと高輝度ＬＥＤを点灯するものです。 計算式ー昼間の常時動作は浄化槽のモーター程度で、テレビ、防犯も一日中動作しているわけではありません。冷蔵庫もサーモスタットでＯＮ、ＯＦＦを繰り返してます。 負荷消費計算（午前８時〜午後５時まで） テレビは５時間で １６８Ｗ×５Ｈ＝８４０Ｗ 冷蔵庫はサーモで５時間とし ２２０Ｗ×５Ｈ＝１１００Ｗ 浄化槽モーターは常時動作ですので ６８Ｗ×８ｈ＝５４４Ｗ 防犯モニターはセンサー動作時のみの動作ですので、 ５０Ｗ×２Ｈ＝１００Ｗ 合計は ２５８４Ｗ/１日の」負荷消費です。 負荷消費計算（午後７時〜午前３時まで） 夜間コントロールタイマーを使いＤＣ１２Ｖ２０Ｗの動作蛍光灯と約１０ＷのＬＥＤを点灯させます。 タイマー設定は日没後８時間動作としました。 ここで計算式ですが３０Ｗ×８Ｈですので ２４０Ｗ/１日必要となります。 ここで１日の発電量をおおまかに計算してみましょう。 ソーラーからの発電は１時間１４４９Ｗ、日照時間は夏と冬とでは違いますが７Ｈとして、１日１０１４３Ｗ発電しますと言いたいところですが、現実に１００％の実効率なんてありえませんので、ここで諸々の損失を５０％としまして、実際の発電はその半分、５０７１Ｗと考えます。 ５０７１Ｗ−昼間２５８４Ｗー夜間２４０Ｗ＝２２４７Ｗほど１日の充電の方へ回ります。（予測） バッテリーは１２Ｖ １０５Ａが４個ですから５０４０Ｗの容量です。 |
||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||
