大型ソーラーパネルで、ある程度のシステムはお解かりになったでしょうが、ここではもう少し詳しく説明いたします。
朝、日が昇りましたらインバーターに切り替え、日が落ちましたら商用電源の切り替え、または天候の悪い日は発電率が悪いので商用電源に切り替えなど、手動での切り替え作業は非常に手間であるとともに、ストレスさえ感じます。そこで光センサーを使うことにより自動に切り替えをしようと言うものです。
|
 |

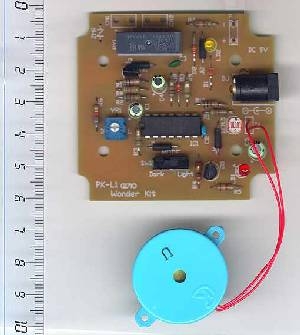

光センサー
【主な仕様】
・電源電圧 ：標準DC9V（9〜12V可）／別売推奨電源：WR-0930P
・動作電流 ：センサ待機時/最大約2mA、リレー動作時/最大約18mA
・セ ン サ ：cds
・出 力 ：圧電ブザー（リレー動作時“ピッ”音）
リレー接点 1回路1接点×1（定格負荷：AC125V/3A、DC30V/3A）
動作モード (1)明るくなったらON (2)暗くなったらON
・表 示 ：リレー動作モニタ用 LED×1 センサ動作モニタ用 LED×1 |
|

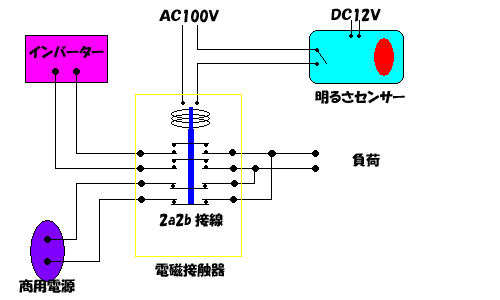

切り替えのリレーは１５Ａ以上でＣ接点を使えば良いと思うでしょうが、実は駄目なんです。これは接点の隙間が狭いため切り替え時に火花が飛び、その長さは負荷にもよりますが３ｃｍも飛ぶことがあるため、負荷装置あるいはインバーターを破損することがあります。 そこでお勧めは電磁接触器です。 |
 |
電磁接触器
S-N21 20A
接点は2a2b
操作コイルは１００Ｖ 黄色 |
|
